Ik zou de hoek ook niet uit een buis snijden, zagen maar meer de buis zo bewerken, slijpen vijlen tot de hoek overblijft. Deze daarna van de buis losmaken.
Ongeveer zoals het plaatje.
Anders een uitslag maken maar daarvoor moet ik weer de boeken induiken dat is zo lang geleden dat ik dat gedaan heb.
JohnT
Ik zit meer in deze richting te denken.
De hoekstukken zijn beide een kwart van een conus.
Conus calculators zijn op het net te vinden.
ik heb heel vaak daar gebruik van gemaakt voor mijn raket bouwplaten.
De moeilijkheid is dat het allemaal behoorlijk klein is.
Ton
houten mal maken, styreen warm maken en op de mal vormen
Cor
Heb je wel eens geprobeerd om styreen te verwarmen?
Het krimpt gelijk naar zijn oorspronkelijke vorm toe.
Er zit behoorlijk wat geheugen in zo'n plaat styreen.
Bij vacuformen hebben ze niet voor niets de plaat styreen in een frame geklemd zitten.
Pas geprobeerd om lampenkapjes te maken.
Dat werd een aardig fiasco.

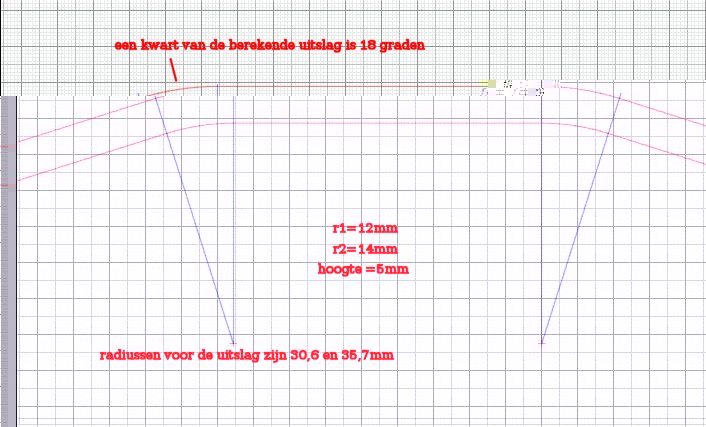

Ik heb een proef-tekening gemaakt in Silhouette studio en die ziet er aardig uit.
http://craig-russell.co.uk/demos/cone_calculator/
Ton
Ziet er goed uit, zou voor messing gaan o.i.d. Een rond randje kun je maken door draad op de rand te solderen.
JohnT
Ik heb de rand als test uitgesneden in 160 grams papier.
Gaat er al op lijken dacht ik zo.
Het is en blijft een test want het is de verkeerde tender.
Ton
Is het in 3d laten printen geen optie?
Mooi randje hoor, ff strak in de lak en het is stevig genoeg. Of verzadigen met secondelijm.
JohnT
Is het in 3d laten printen geen optie?
Ja Joop is ook een idee.
Mooi randje hoor, ff strak in de lak en het is stevig genoeg. Of verzadigen met secondelijm.
JohnT
Ja kan heel goed John maar dan heb ik een rand op een rand.
De hoogte zoals de tender nu is, inclusief rechte rand, is hoe hoog de tenderbak zou moeten zijn zonder de schuine rand.
De bovenkant van de tender er uitsnijden is geen optie maar een geheel nieuwe bovenkant op de rechte rand maken wel.
Moet het nog eens even op mijn gemak bekijken hoe ik dat zou moeten doen.
De handwielen aan de voorkant van de tender zouden dan ook een millimeter of vijf omhoog moeten.
Ton
Je bent goed op weg Ton. De test uit papier blijk dat dit de goede manier is
gaat weer een mooie worden
Cor
Ik weet niet wat ik gisteravond heb zitten klooien maar er klopte vanmorgen geen kl....te van. 😮
Ik ben met een dekselachtige constructie bezig die boven op de bestaande tender zou moeten komen te zitten.
we puzzelen verder.
Ton
PFEW! dat viel ff tegen.
eerst een laag die in de tender past, dan een laag die op de tender past en dan een laag die een halve mm kleiner is zodat de rand er op gelijmd kan worden.
Klinkt simpel maar is het niet.
Nu de kolenbak nog en de rest.
Ton
Begint al ergens op te lijken.
De hoogte van de tender klopt nu aardig met het origineel.
De opzet is zo gemaakt dat de originele opbouw van de tender nog steeds aanwezig is.
Ton
Ziet er heel mooi uit .
Bijna klaar.
Ton
